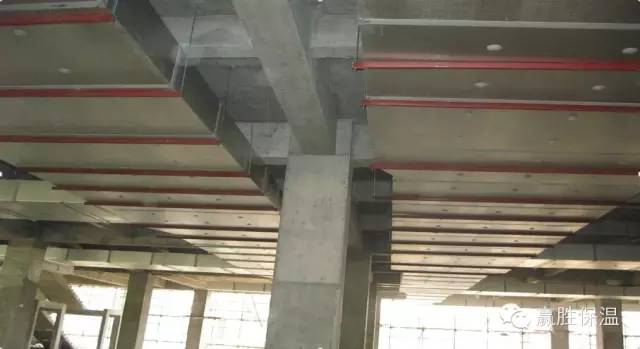

酚醛復合風管復合層選型探討

酚醛復合風管問世以來，已經過十幾年的使用證明，可以肯定的說酚醛復合風管板材是一種，造價低、施工快、重量輕、效果好、防火性能優越的材料，是當前空調送風管道的推薦之選。

當初酚醛復合風管使用的20mm厚雙面鋁箔酚醛復合風管板材，這種型號在實用中已經證明完全可達到絕熱效果和中壓壓強。它的性能如下：

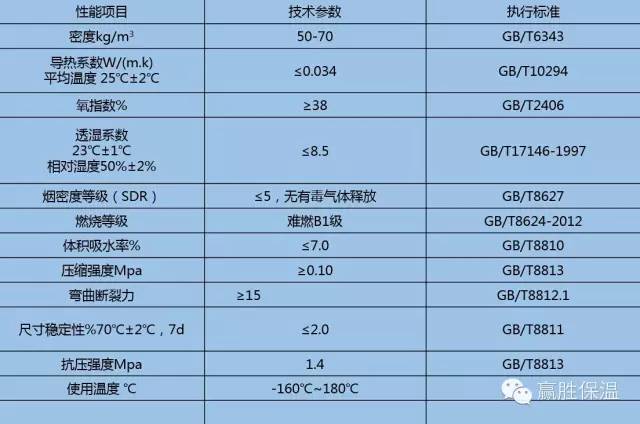

雙面鋁箔酚醛復合風管

隨著時間的推移和人們對產品質量提升需要，人們發現雙面酚醛復合風管的一個弱點，就是它在施工管理混亂的工地安裝時容易被其它工種施工時碰壞容易損傷。所以為改進這方面，在2006年后人們就發明彩鋼覆面的酚醛復合風管板材，這種材料可謂是完美無缺，它除了滿足以上的要求時，同時又增加了抗壓強度。它的性能如下：

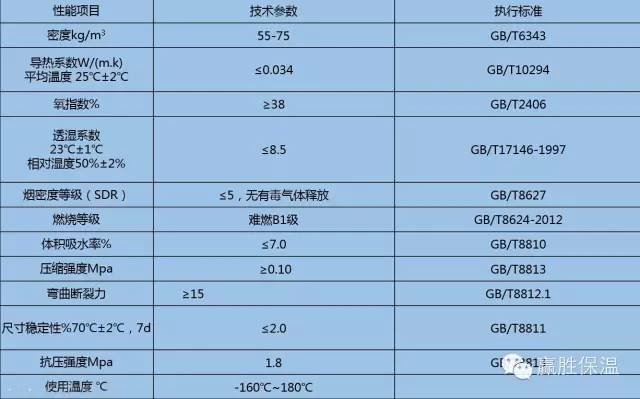

單面彩鋼酚醛復合風管

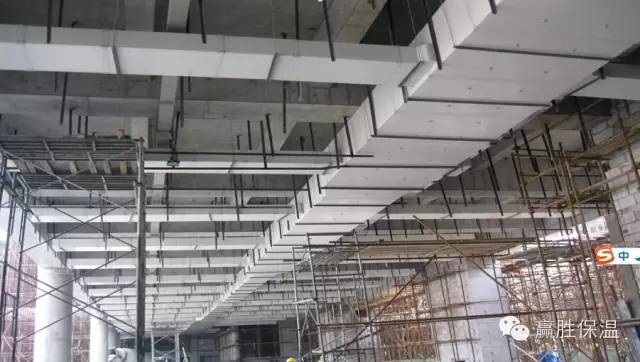

這種板材是采用20mm厚單面彩鋼酚醛復合風管板材，外覆0.18mm厚的彩鋼皮，實踐證明完全達到空調風管的各項要求。

但是也有個別的設計院為了精益求精的高質量和高標準，工程特地設計了加厚的彩鋼皮和加厚的酚醛芯材復合的板材，更有設計雙面彩鋼的，芯材為25～30mm的。其實使用更高的材料只能是增加工程造價，在中低壓風道使用中，不能起到特殊作用，反而在安裝中增加施工難度。特別是雙面彩鋼酚醛復合板，里外彩鋼被設計成0.5mm的，施工中根本無法完成制作工藝。

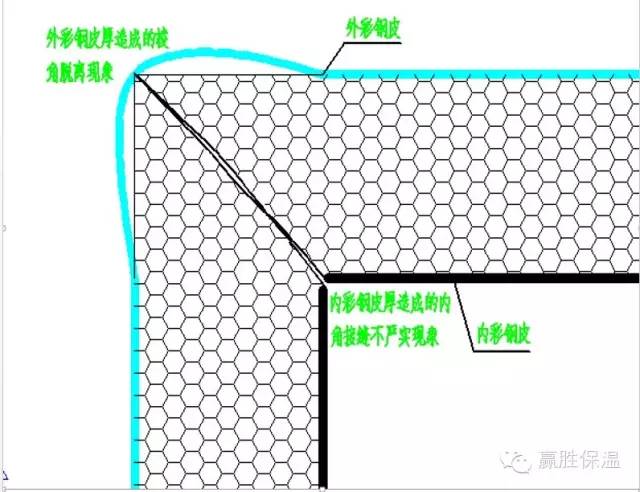

首先是里面的彩鋼再厚也要切斷運用，厚不能起到任何作用，反而切割無法完成，較簿的彩鋼用專用工具推刀就可以完成，厚的彩鋼只能用手提切割機，切出的刀口彎曲還容易損壞里面的酚醛芯材，施工速度大幅降低。再說外面的彩鋼最多只能使用0.3mm彩鋼，厚就不容易折彎，大家知道傳統的鐵皮風管是用折彎機器進行折彎的，但是覆了酚醛芯材的復合板是無法在折彎機上進行折彎操作的，那樣會損壞里面的酚醛芯材。用手工操作折彎折出來的棱角會出現圓角，是不能達到棱角方正程度的，太用力會使里面的酚醛脫離彩鋼，造成彩鋼空脫現象，下圖：

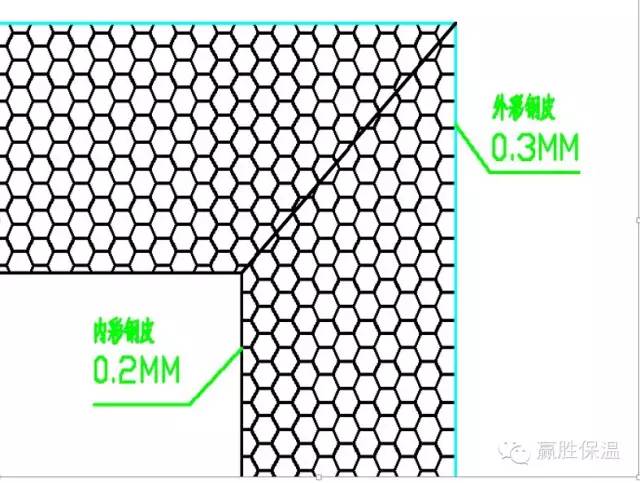

內外彩鋼皮正確效果

所以就一般的暖通風道使用雙面鋁箔酚醛復合板材（酚醛厚20mm——25mm，鋁箔厚度0.08mm）和單面彩鋼酚醛復合板材（酚醛厚20mm——25mm，彩鋼厚度0.20mm）就達到標準了。
